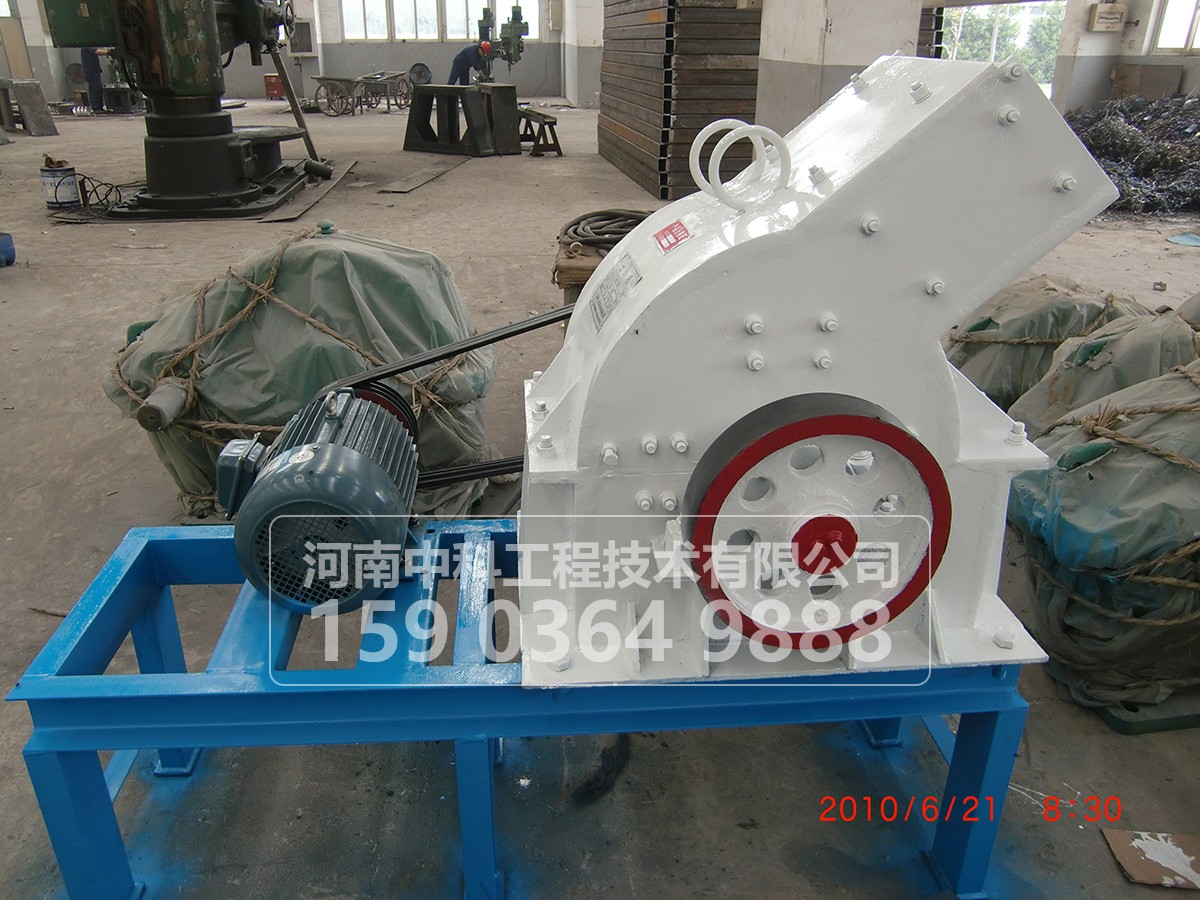

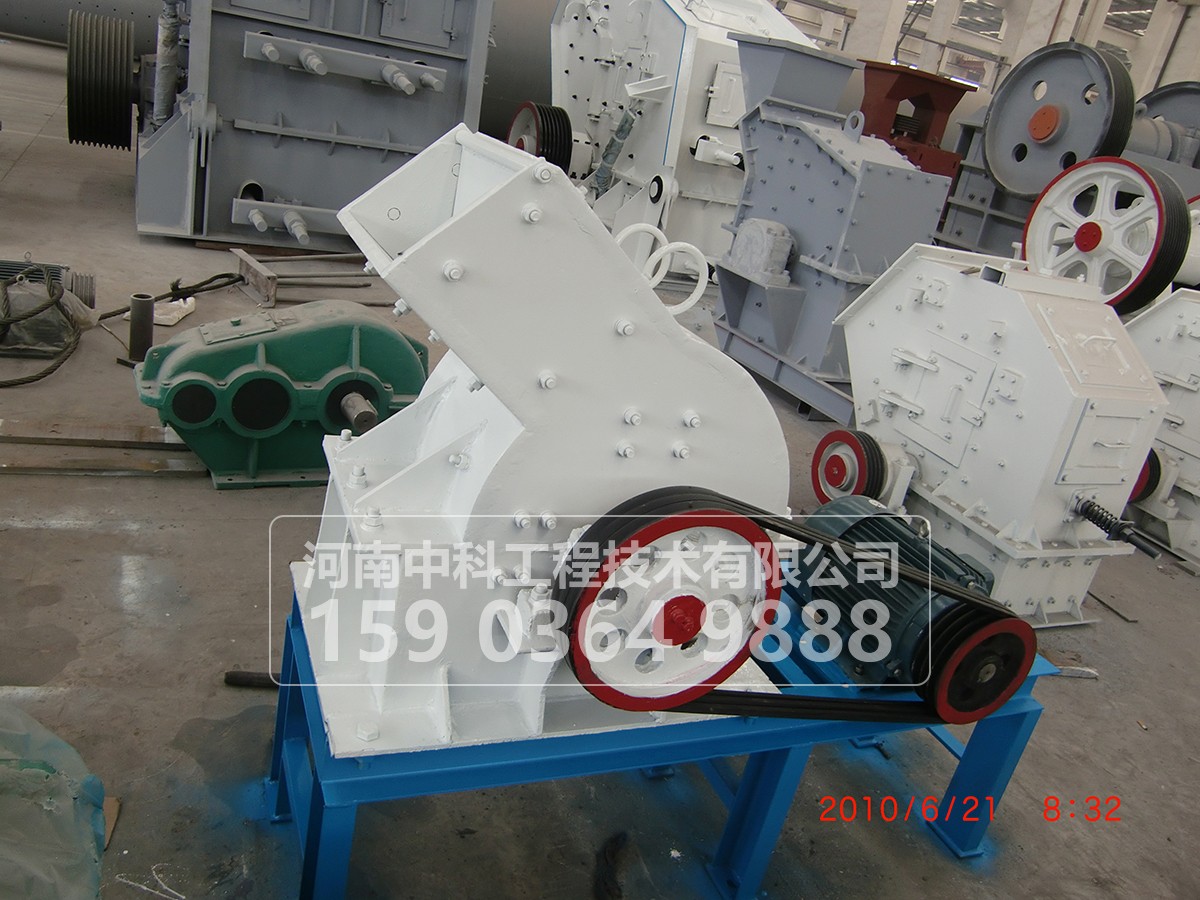

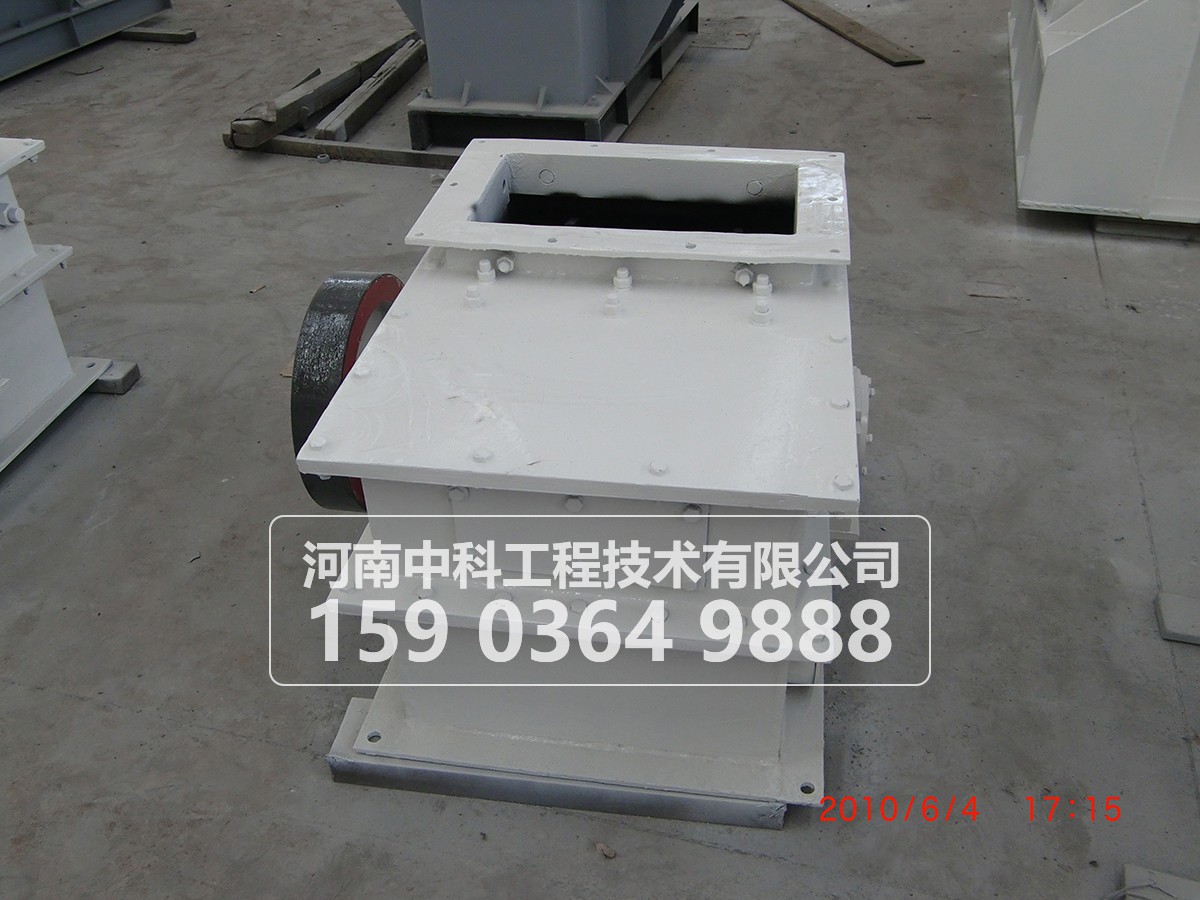

錘式破碎機工作原理:
錘式破碎機的主要工作部件為帶有錘子(又稱錘頭)的轉子。通過電動機驅動轉子,轉子帶動轉子上的錘板高速旋轉,物料進入破碎腔后受錘板的高速撞擊被粉碎,成品料通過錘式破碎機(錘破)下端篩條排出機外,出料粒度可通過調節篩條間隙來調整。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出,大于篩孔尺寸的粗粒級 阻留在篩板上繼續受到錘子的打擊和研磨, 然后通過篩板排出機外。
錘式破碎機結構:錘式破碎機箱體、轉子、錘頭、反擊襯板、篩板等組成。
錘式破碎機特點:
1.工作錘頭,采用新工藝鑄造,具有耐磨、耐沖擊。
2.可據客戶要求,調節需要的粒度。
3.錘破機體結構密封,解決了破碎車間的粉塵污染和機體漏灰問題。
4.整體設計造型美觀、結構緊湊,易損件少,維修方便等優點,是升級換代產品。
5.錘式破碎機(錘破)具有結構簡單、操作方便、生產效率高、投資小等優點。
技術參數
規格型號 | 轉速 | 進料粒度 | 出料粒度 | 產量 | 重量 | 功率 | 外型尺寸 |
PC-400×300 | 1450 | ≤100 | 10 | 3-10 | 0.8 | 11 | 812×9827×85 |
PC-500×350 | 1250 | ≤100 | 15 | 5-15 | 1.2 | 18.5 | 1200×1114×1114 |
PC-600×400 | 1000 | ≤220 | 15 | 5-25 | 1.5 | 22 | 1055×1022×1122 |
PC-800×600 | 980 | ≤350 | 15 | 10-50 | 3.1 | 55 | 1360×1330×1020 |
PC-800×800 | 980 | ≤350 | 15 | 10-60 | 3.5 | 75 | 1440×1740×1101 |
PC-1000×800 | 1000 | ≤400 | 13 | 20-75 | 7.9 | 115 | 3514×2230×1515 |
環錘式碎石機技術參數:
型號 | 進料粒度 | 出料粒度 | 產量(t/h) | 轉子轉速(r/min) | 電動機 | 重量 | 外型尺寸 | |
型號 | 功率 | |||||||
PCH0402 | =<200 | =<30 | 8-12 | 960 | Y132M2-6 | 5.5 | 0.8 | 810x890x560 |
PCH0404 | =<200 | =<30 | 16-25 | 970 | Y160L-6 | 11 | 1.05 | 980x890x570 |
PCH0604 | =<200 | =<30 | 22-33 | 970 | Y180L-6 | 15 | 1.43 | 1050x1270x800 |
PCH0606 | =<200 | =<30 | 30-60 | 980 | Y225M-6 | 30 | 1.77 | 1350x1270x1080 |
PCH0808 | =<200 | =<30 | 70-105 | 740 | Y280M-8 | 45 | 3.6 | 1750x1620x1080 |
PCH1010 | =<300 | =<30 | 160-200 | 740 | Y315M2-8 | 90 | 6.1 | 2100x2000x1340 |
PCH1016 | =<300 | =<30 | 300-350 | 740 | JS-128-8 | 155 | 9.2 | 2700x2000x1350 |
PCH1216 | =<350 | =<30 | 620-800 | 740 | Y450-8 | 355 | 15.0 | 4965x2500x1600 |
PCH1322 | =<400 | =<30 | 800 | 595 | Y450L-8 | 400 | 24.9 | 6333x3295x2505 |
