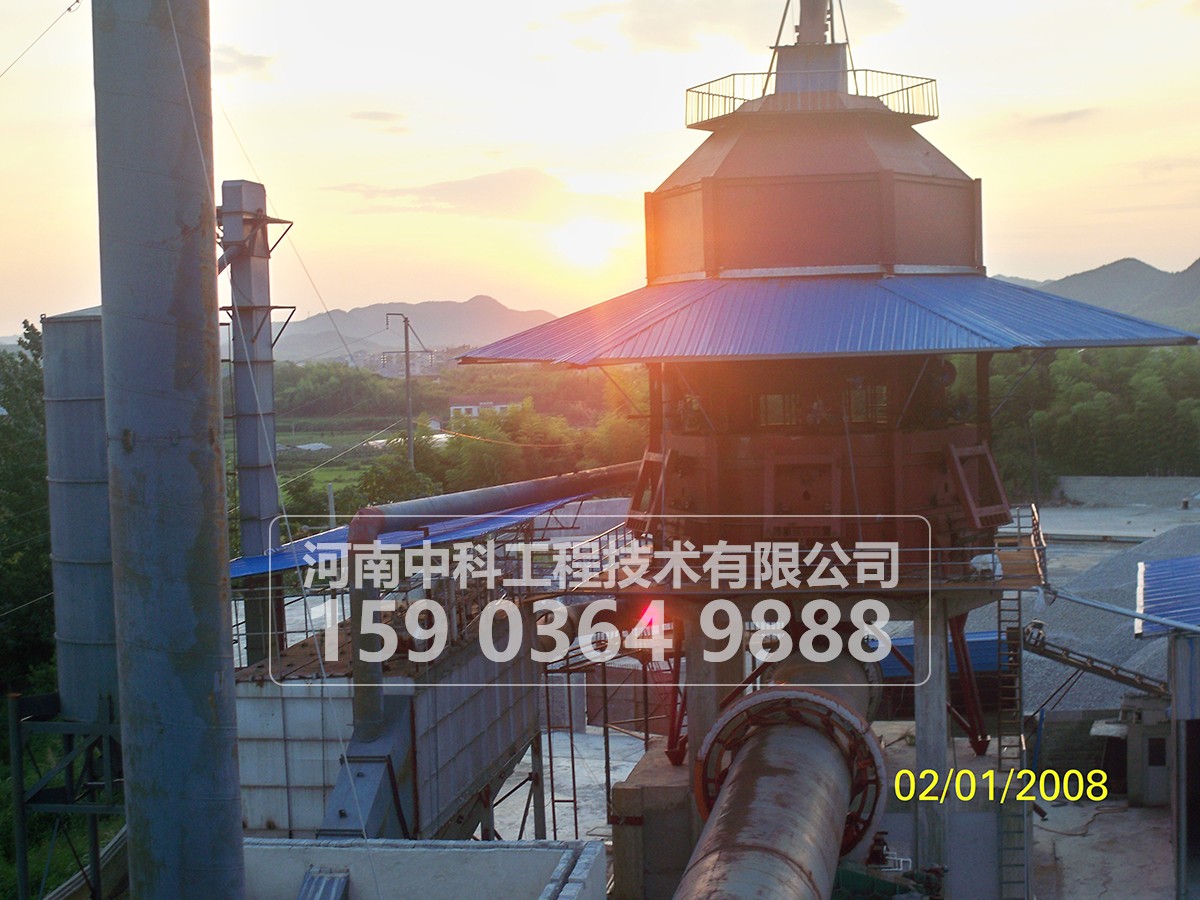

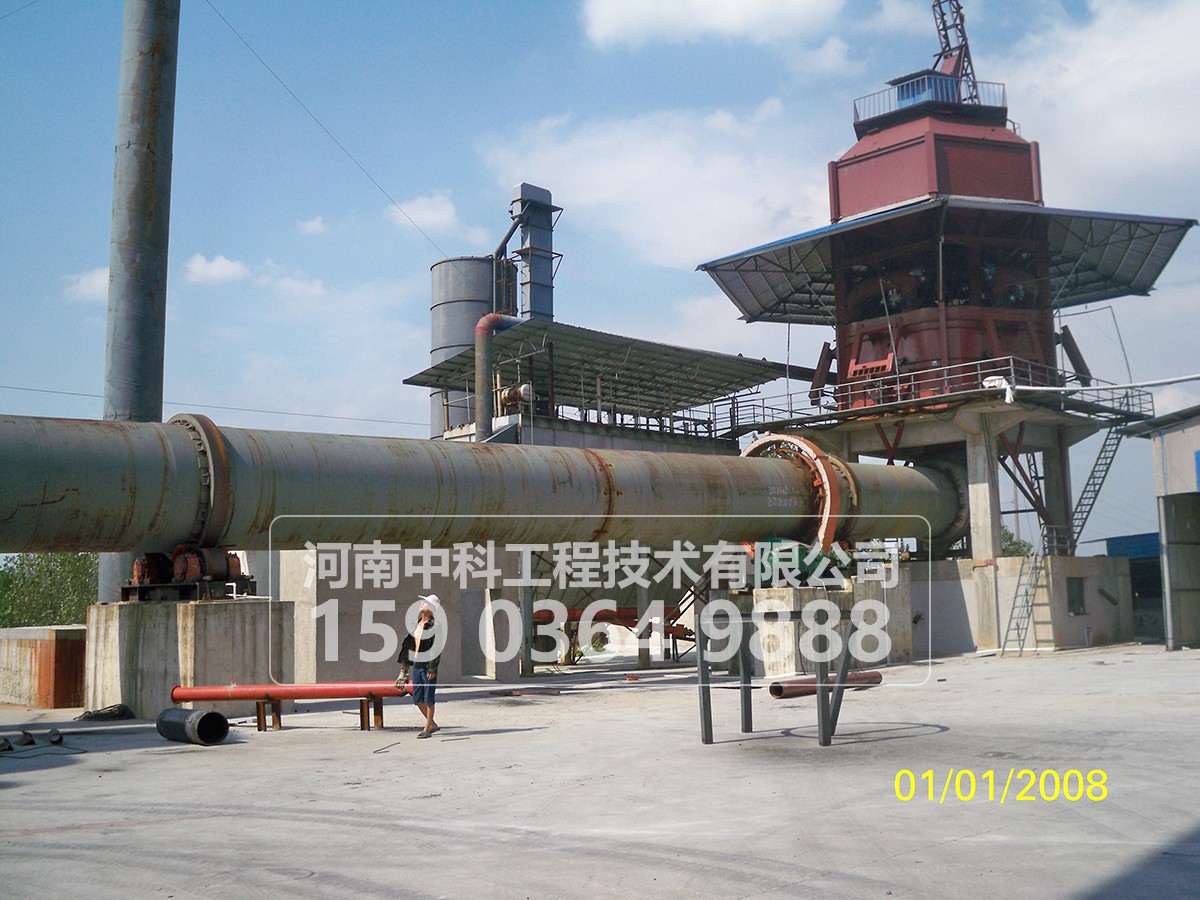

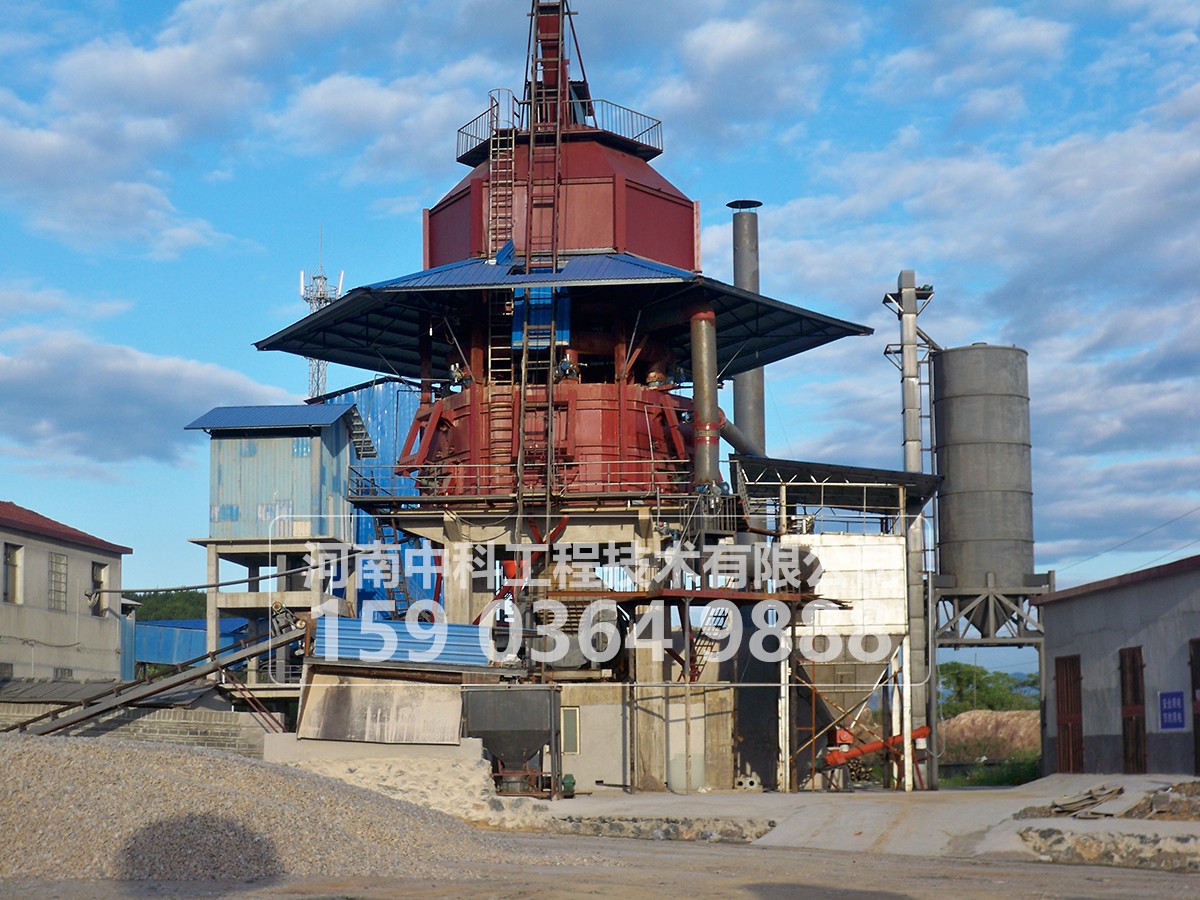

豎式預熱器是生產活性石灰的主要設備之一，豎式預熱器的主要作用是把上部料倉送來的石灰石物料送到豎式預熱器內，與窯內煅燒后排放出來的高溫廢氣（950℃--1100℃）進行熱交換，在豎式預熱器內將物料均勻地預熱到900℃以上，經預熱后約有30﹪的CaCO3在預熱器內分解，然后再由液壓推桿推入回轉窯內煅燒。這樣的煅燒工藝不僅使石灰石在窯內煅燒時間大大縮短，同時也能獲得具有較高活性度的石灰。
豎式預熱器系統主要由六大部分組成。
1、上部供料系統：主要包括上部料倉、下料管，下料方式及結構可以保證在向預熱器本體內給料時實現安全密閉，這樣外界的冷空氣不能進入到預熱器內，并且供料可以借助棒條閥實現連續或間斷給料。
2、預熱器本體：它是保證物料預熱到900攝氏度左右的 重要部分，它是由預熱室、懸掛裝置及耐火磚襯（該項不屬于設備設計制造范圍）等部分構成。該部分的結構大部分是金屬構件，部分材料根據需要選用了耐熱鋼，耐熱鋼能在1000~1100攝氏度高溫下工作。另外，耐火磚襯結構設計新穎、密封性好，能保證物料在預熱器內均勻預熱并達到預熱溫度。
3、推料裝置：主要包括推頭、框架和連桿等部分，推頭采用耐熱鋼鑄造或焊接而成，能承受高溫，借助電控和液壓系統，各個液壓推桿能按自動控制程序?qū)崿F(xiàn)順次推料。
4、液壓系統：主要包括油箱、油泵、電機、電磁閥、液壓油管等，他的主要作用是控制推料裝置，完成推料動作。
5、下部加料室：主要包括溜管、加料室主體、加料溜嘴等，它的主要作用是將預熱后的物料導入回轉窯內煅燒。
6、框架：它主要包括立柱、圈梁等，主要作用是承載預熱器的上部結構。
| Model | 產量 Capacity (t/d) | 功率 Power （kw) | 推桿個數 Push rod qty (個） | 材料 Materials of pusher |
JR-2-6 | 200 | 18.5 | 6 | 耐熱鋼refractory steel |
JR-3-8 | 300 | 18.5 | 8 | |
JR-4-8 | 400 | 22 | 8 | |
JR-5-12 | 500 | 25 | 12 | |
JR-6-12 | 600 | 25 | 12 | |
JR-8-18 | 800 | 34 | 18 | |
JR-10-22 | 1000 | 45 | 22 |
