液壓/氣動實驗平臺，雙面液壓氣動綜合實驗臺
時間：2025-06-24 23:45:56 點擊次數：
中人教儀廠

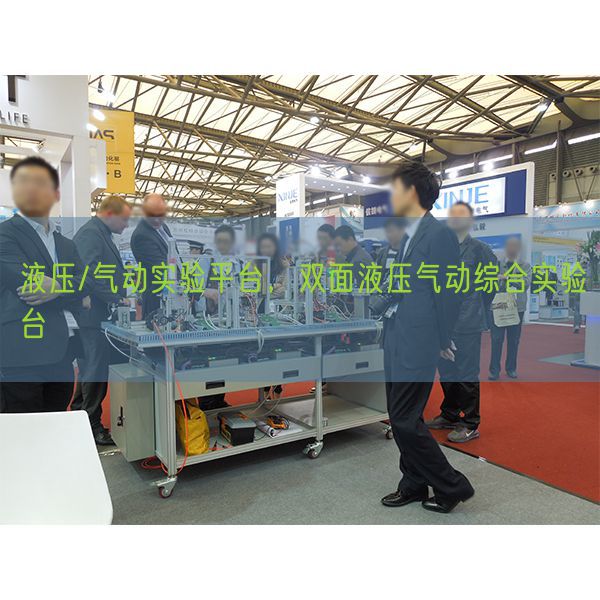

在科技日新月異的今天，液壓和氣動技術已經成為了現代工業生產和科學研究中不可或缺的一部分。為了更好地研究和應用這些技術，液壓/氣動實驗平臺應運而生。本文將為您詳細簡介液壓/氣動實驗平臺的原理、功能和應用領域，讓您深入理解這一神奇的實驗工量具。
一、液壓/氣動實驗平臺的基礎原理
液壓/氣動實驗平臺是一種用來模仿液壓系統和氣動系統的設備，它經過模仿實際作業環境，讓我們可以在實驗室中對液壓系統和氣動系統實行各種測量試驗和研究。液壓/氣動實驗平臺主要采用液壓泵、液壓缸、電磁閥、氣動元件等構成，經過控制這些元件的作業狀態，可以模仿出各種復雜的作業過程。
二、液壓/氣動實驗平臺的主要功能
1. 研究液壓系統和氣動系統的作業原理和功能功能數值。經過在實驗平臺上實行各種測量試驗，我們可以理解到液壓系統和氣動系統的作業原理，以及各種功能數值如壓力、流量、速度等之間的關系。這對于課程課程理論研究和工程設計設定有重要意義。
2. 檢驗液壓系統和氣動系統的功能。在實際生產過程中，液壓系統和氣動系統的功能可能會受到各種因素的影響。經過在實驗平臺上實行大量的測量試驗，我們可以找出這些影響因素，并對系統實行優化，提升其功能。
3. 研發新的液壓系統和氣動系統技術。實驗平臺為我們提供了一個創新的空間，我們可以經過在實驗平臺上實行各種嘗試，發現新的技術方法，從而推動液壓和氣動技術的發展。
SQY-05 液壓氣動plc控制綜合實驗裝置
液壓氣動PLC控制綜合實驗裝置是按照用戶的需求，在充分運用現有實驗設備的基礎上，而設計的別具一格的雙面結合氣動——液壓實驗臺。本實驗臺提供兩組不一樣的氣、液元件，同時實行各自單單獨的實驗。即減低了采購成本和又節約了實驗用地，在保證具備兩組完整實驗的基礎上，有效的節約了資源，設定有較高的性價比！
A面：透明液壓PLC控制部分
一、基礎簡介
透明液壓PLC控制教學實驗裝置全部的透明液壓元件均應用進口透明有機玻璃材料應現代加工工序技藝制作而成，可清晰直觀的查看和理解到液壓元件的內部構造原理及液壓傳動線路的作業過程。
透明液壓PLC控制教學實驗裝置既可對單個液壓元件的構造、作業原理及功能實行教學，也可以對常見基礎線路的實驗演示學習掌控把握，同時也可以實行液壓系統的課程設計和畢業設計。
二、主要特別點:
1.實驗臺構造：主體70*70mm特制鋁型材制作，表面氧化工序技藝處置整理美觀大方，桌面由整塊鐵板制作并預留漏油槽，堅固耐用而且清潔便利；為適應可拓展實驗的需要，特提供超大操作面板(金屬鋁"T"型操作面板尺寸 ) 可供兩組同學實行各自的實驗。
2.閥體材料：日本進口旭化成（PMMA 80N）光學級注塑級PMMA有機玻璃加工制成，外觀尺寸和實物相當，該材料透光率93% 耐溫:-30+70度 標準:SGS/ROHS環保認證 角度:15，優良的耐熱性，力學強度好，耐侯性、耐化學藥品功能好；無化工污染環境使用十年至二十年的時間不會發黃、龜裂、變形；便利師生清晰的查看到液壓傳動裝置的內部構造和油路。
3．電磁閥：按照電磁閥使用的特性，（電磁閥隨著作業時間的延長，溫度（℃）會逐漸升高，造成由有機玻璃制成的透明閥體產生熱效應及久而久之造成的材料局部物理特性發生改變?cè)斐尚孤┑默F(xiàn)象）我公司設計了單獨特的散熱模型塊，將閥體發熱部分的溫度（℃）控制在60度以內，從而避免了由此造成的泄漏事件。
4.插接方法：閉合式防漏快插接頭應用JB/ZQ4434-86生產標準的 雙開閉式液壓快速接頭（碳鋼鍍鉻），承壓界限5000PSI,密封圈材料為丁腈橡膠NBR,耐壓溫度（℃）界限-20℃到+120℃，密封情好，使用壽命長，在實驗線路的組裝過程中更簡便、快捷、清潔、干凈。
5.元件模型塊化 ：各液壓元件成單單獨模型塊，配備有便利裝配的底層基板，可以隨意在"T"型槽式鋁制型材板上組建各種實驗線路，操件快捷簡便。
6．可拓展實驗：在保證設備平穩的現象下提供極強的可拓展性，大鋁制操作面板組裝平臺為拓展提供了必要的硬件基礎。
該設備適應現代實驗教學的先進性 開放性和可拓展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。
A．在保證現有實驗的前提下還可實行氣動硬件的搭接，實行相應的氣動實驗；
B．在硬件支撐下還可完成送料機構、機械手抓取機構、挖掘機機構等拓展實驗。
7．易維護 易維護設計，維護檢修作業量小，脫油前和脫油后元件分開放置、并設定有回油盤可對資源實行回收完成二次運用。因?yàn)閱为?dú)特的防護和易維護設計，需維護的器件特別少而且易于維護，運行狀態下可以便利簡便地維護，整機維護一次最多不超過1小時，作業量極小，而且不需要經常維護。極大地提升了系統的靈活性 先進性、安全性、平穩性、可管理性以及可拓展性的全面要求
8.系統安全功能：液壓元件的最大承受壓力為1.2Mpa,規格限定作業壓力為0.8Mpa，是安全的低壓實驗系統。電源帶漏電保護，漏電（漏地電流（A）超30mA自動斷電），缺相，自動斷開總電源，控制電子回路均為24V直線DC安全電壓（V）
9.控制多元化： PLC控制 、繼電器控制 、時間繼電器控制、手動控制等
三、技術功能
1、寫入電源：一相三線制～220V±10% 50Hz
2、溫度（℃）：-5℃～+40℃，相對濕度＜85%
3、裝置容量（KV）：＜1.5KVA
4、外觀尺寸：1600mm×700mm×1760mm
四、實驗內容
1、液壓原理基礎實驗
2、可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式
（1）PLC的指令編程，梯形圖編程的學習掌控把握
（2）PLC編程系統的學習掌控把握及使用
（3）PLC與計算機數值數值的通訊，在線調節測試、監控
（4）PLC對液壓傳動控制的優化
3、液壓10大類30余項基礎線路 拓展達九十多種
⑴調壓控制線路
1.溢流閥壓力調定線路； 2.溢流閥限制低壓線路；
⑵卸荷線路
3．三位四通換向閥的卸荷線路 4.二位二通閥卸荷線路
5.溢流閥卸荷線路
⑶穩壓線路
6.液控單向閥保壓線路
⑷卸壓線路
7.節流閥卸壓線路 8.三位四通卸壓線路
9.順序閥的泄壓線路
⑸調節速度線路
10.進油節流調節速度線路 11.回油節流調節速度線路
12.旁路節流調節速度線路 13.調節速度閥控制調節速度線路
14.差動連接增速線路 15.用電磁閥和調節速度閥的減慢速度線路
16.二位三通控制的差動線路 17.二次進給作業線路
18.差動作業換接線路
⑹同步線路
19.節流調節速度閥控制的同步線路 20.雙缸同步線路
⑺換向線路
21.換向閥控制換向線路 22.液動換向閥控制換向線路
23.行程開關控制的順序線路 24.壓力繼電器控制的順序線路
25.三位四通手動換向線路
⑻鎖緊線路
26.換向閥鎖緊線路 27.液控單向閥鎖緊線路
五、實驗臺主要構成
實驗臺由實驗臺架、液壓泵站、常用液壓元件、主機箱等等幾部分構成。
1.實驗臺架：
實驗臺架規格為1600（長）*700（寬）*1760（高），實驗臺架主體構造全部應用高功能表面氧化的鋁型材及一次成型鋁壓鑄框體結構連接構件，連接構件應用壓鑄成型工序技藝（非焊接工序技藝），經機加工、拋丸、噴砂、表面靜電噴涂工序技藝，裝配便利、快捷，用戶可自行DIY組裝。桌體立柱應用工業鋁型材成型工序技藝，表面氧化處置整理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套模具成型塑料堵頭。桌面應用25mmE1級三聚氰胺飾操作面板，桌操作面板下設支撐框體結構，承受力不少于200kg。配備裝備儲物儲物儲物柜，放置實驗箱式掛式模塊件等，儲物儲物儲物柜下部4只高強度萬向可限限制動作作PU腳輪，便利位移。實驗臺架整體簡約不簡便，高端大氣，符合現代化設備審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上側面三角形斜面鈑金框體結構及帶T槽鋁制實操操作面板構成實驗實操屏，實驗時固定氣動控制模型塊等，實驗臺架頂部裝配實驗主機箱，主機箱提供實驗時的時間繼電器、可編程控制器、控制按鈕、接近開關、直線DC電源等。
2.主機箱：
① 安全保護：外部電源經漏電開關與熔斷器寫入，經實驗臺供電。
② 泵站有裝備有急停按鈕及啟動停止按鈕，保證泵站作業安全，裝備有數字顯露轉動速度表與轉動速度控制器。
③ 時間繼電器模型塊：提供一組數字顯露0-999S時間繼電器，按照實驗需要設定常開常閉時間。
④ 繼電器控制模型塊：提供二路繼電器控制模組。
⑤ 可編程序控制器(PLC)：三菱FXS20MR系列，I/O口20點，繼電器輸出形式，電源電壓（V）：AC 220V/50Hz,控制電壓（V）為DC24V，設定有手動，自動，順序等控制功能.
3、液壓泵站
系統規格限定作業壓力：0.8 Mpa，最大可至1.5Mpa。
（1）電機—泵裝置（臺）
泵可選用齒輪泵、擺線泵、葉片泵等任一種。電機：直線DC電機，從零開始無級調節速度。功率（W）350W，直線DC調節速度器調節速度。內放置于實驗臺內，離液壓臺1.5m遠處噪聲≤48dB.
（2）油箱：公稱容積25L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
