數控車床裝?調維修實訓裝置（華中）

數控車床裝?調維修實訓裝置（華中）,數控車床技能實驗臺適合職業培訓學校的維修\電工的高級班，維修電工的技師班，維修電工的高級技師班以及數控裝調維修工的培訓和職業技能鑒 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 高級維修電工實驗裝置

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產數控車床裝?調維修實訓裝置（華中），數控車床技能實驗臺及配件的廠家,生產的數控車床裝?調維修實訓裝置（華中），數控車床技能實驗臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：數控車床裝?調維修實訓裝置（華中）

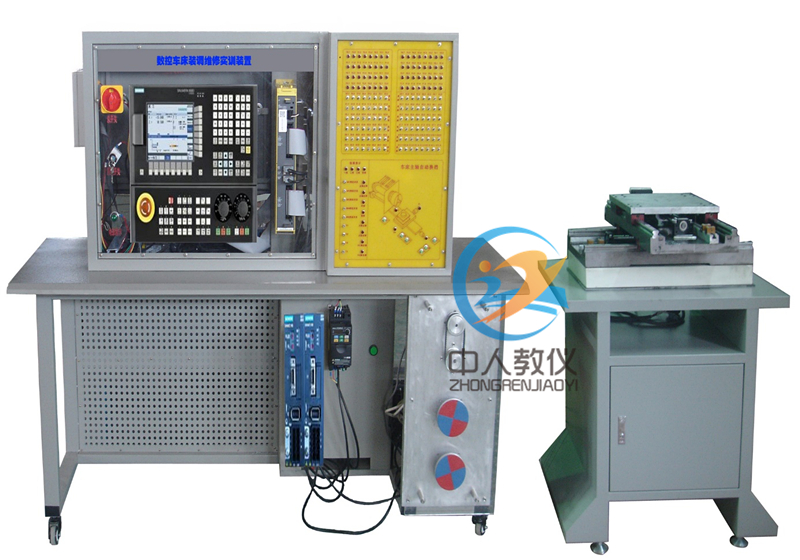

ZRJC-WX數控車床裝調維?修實訓裝置（華中）

一、設備概述：

根據數控機床制造企業與使用企業的崗位設置，以及數控裝調維修工的職業技能鑒定要求，數控機床的裝調維修專業大致分為數控機床的電氣裝調、數控機床機械裝調、數控機床的整機調試、數控機床的維護維修四類崗位群。數控車床裝調維修實訓裝置根據這一要求進行研發，采用模塊的結構，可以完成上述四類崗位的人才培養要求，特別適合高等職業學校、中等職業學校的數控技術應用與維護、數控加工、模具制造以及機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊、《數控設備維修》、《數控加工技術》等課程的教學與實訓。
　數控車床裝調維修實訓裝置也適合技工學校機電類專業的《電氣設備維修》、《數控設備維修》等課程的實習，還適合職業培訓學校的維修\電工的高級班，維修電工的技師班，維修電工的高級技師班以及數控裝調維修工的培訓和職業技能鑒定。
　數控車床裝調維修實訓裝置由數控控制臺、數控系統、PMC單元、伺服進給單元、機床控制電路、伺服變壓器、PMC 練習模塊等組成。各進給軸由伺服電機控制，主軸由變頻器控制，刀架采用4 工位電動刀架；根據崗位技能要求，學生可以進行數控機床的安裝調試、參數設置、伺服性能優化、數據備份、PMC 編程、故障診斷與維修、數控編程操作等多種技能的實訓。配置的PMC 訓練模塊，包含了數控機床PMC 基本訓練模塊、刀架、主軸換擋等常見的數控機床PMC 控制編程項目，實訓項目的設計上，可以先進行數控PMC 基本指令、基本功能的實訓，后在逐步完成機床操作面板模擬、刀架控制、車床主軸換擋的PMC 設計等項目模塊的訓練，符合學生由簡單到復雜的認知過程，培養學生自主學習的能力。
　實訓設備采用模塊化的結構，配置十字滑臺來滿足數控機床機電聯調的技能訓練要求。
配置的智能化故障維修系統通過產生故障、故障分析、故障診斷、線路檢查、
故障點確定等過程訓練學生數控機床維修能力，配合計算機軟件可以進行學生登
錄、自動評分、成績統計等方便的實訓結果評價功能，還可以通過網絡連接進行
數控技術的應知考核，大大減輕教師的故障設定、評分、統計等工作量，是一套
綜合的數控技術設備。
電源部分設置漏電開關和缺相保護電路，在發生漏電、短路、缺相、設備保護電路自動動作。電機旋轉部分帶有機玻璃安全防護。
實訓設備采用鐵質鈑金亮面噴塑結構，外形采用符合人體工程學的"Z" 形，實訓設備底部采用移動滾輪方便移動，實訓設備的正面包含數控系統、PMC 單元、伺服單元、電機單元、PMC 訓練模塊，其中數控系統、PMC 單元、PMC 練習板安裝在臺面上，數控系統鑲嵌在有機玻璃臺架上，PMC 練習板采用激光雕刻技術凹凸制作，包含了刀架換刀的各動作輸入輸出信號，便于了解換刀的動作過程，給維修提供依據；伺服單元、電機單元安裝在臺面下，均設有安全有機玻璃隔離防護；實訓設備的背面裝有活動機床電氣控制線路板，它可以進行不同角度的旋轉安裝擺放，線路板包含伺服變壓器、機床控制電路，強電部分設計有安全防護，機床控制電路的元件采用網孔板安裝，可以根據實訓項目需要自主設計安裝方案。
十字滑臺實訓設備主要是為解決數控機床機械拆裝項目的實訓難而特別設計的，（在傳統的數控機床機械拆裝實訓中，一般采用真實機床來進行機械拆裝訓練，其教學成本高，機床部件重量大，很難開展大范圍拆裝與精度檢測教學，）該十字滑臺是提煉了真實機床在拆裝過程中的核心技能，即學生主要是拆裝傳動部件，例如滾珠絲桿、直線導軌、聯軸器、伺服電機等，該設備是把這些部件集成到一臺十字滑臺上進行練習，這樣既節約了成本，又訓練了核心技能，為了保證精度與剛性，導軌采用直線導軌，直線導軌安裝采用與真實機床安裝相同的斜面壓塊結構進行固定與調節；軸承采用成對的角接觸軸承；結構上采用模塊化，下裝有滑輪，可以自由移動，可以完成機械傳動部件中的絲桿、直線導軌、絲桿支架的拆裝實訓及導軌平行度、直線度、雙軸垂直度等精密檢測技術的實訓，完成機電聯調與數控機床機械裝配核心技能的訓練，完成螺距補償、反向間隙補償?shù)葘?shí)訓項目。
投標時需提供實驗桌三維結構圖、滑臺三維結構圖

二、技術參數

1. 電源：三相五線 AC 380V； 50Hz；
2. 數控控制臺尺寸：長* 寬* 高＝1600* 1020*1350；
3. 整機功率：≤1.5KW（主機單元，不含選配模塊功率）
4. 漏電保護：漏電動作電流≤30mA；
5. 缺相自動保護、過載保護
6. 伺服電機扭矩：4NM
7. 絲杠雙軸行程：280mm
8. 絲杠參數（直徑mm/螺距mm）:14/05
9. 滑臺外形尺寸：長* 寬* 高＝800*600*900；
10.滑臺材質：球墨金屬鑄件，成型精加工而成。

三、主要附件要求

序號	名稱		主要部件、器件及規格	數量
1	剝線鉗		DL2003	1只
2	斜口鉗		DL2336	1只
3	壓線鉗		DL-L6	1只
4	壓線鉗		DL-L8	1只
5	尖嘴鉗		DL22306	1只
6	剪刀		民用型	1只
7	萬用表		VC890D	1只
8	十字螺絲刀		3×50	1只
9	十字螺絲刀		6×80	1只
10	一字螺絲刀		3×75	1只
11	一字螺絲刀		6×80	1只
12	試電筆		氖管式	1只
13	內六角扳手			1套
14	電烙鐵（調溫）		帶吸槍	1只
15	方尺	300mm*300mm（0級大理石）		1臺
16	杠桿百分表	0.01 mm		1只
17	磁性表座	CZ-6A		1只
18	橡皮錘			1只
19	條式水平儀	200mm		2個
