數控銑床電氣控制與維修實訓臺（西門子）

數控銑床電氣控制與維修實訓臺（西門子）,數控維修實訓裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控 ...

訂購熱線：021-66581511

推薦產品

: 高級維修電工實驗裝置

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產數控銑床電氣控制與維修實訓臺（西門子），數控維修實訓裝置及配件的廠家,生產的數控銑床電氣控制與維修實訓臺（西門子），數控維修實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p>
本文關鍵詞：數控銑床電氣控制與維修實訓臺（西門子）

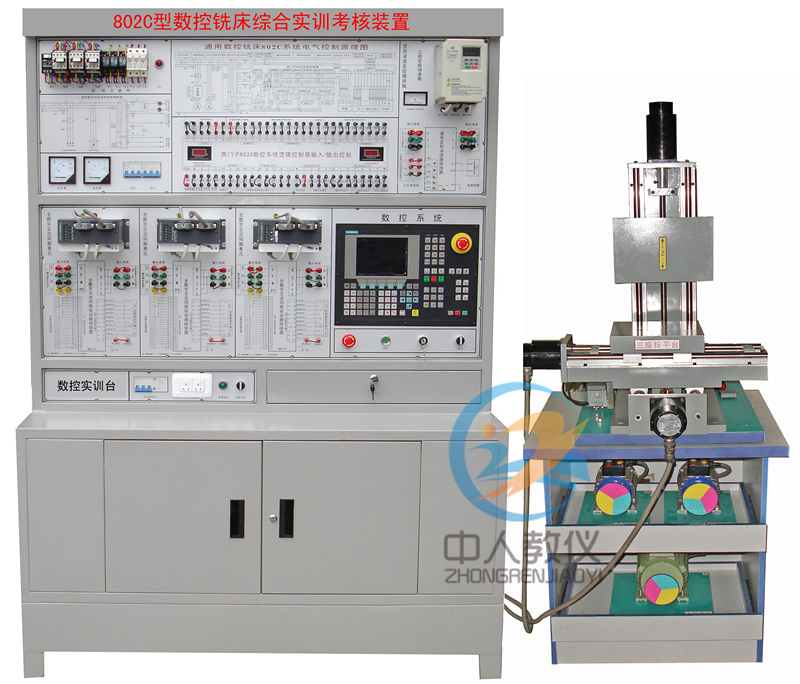

ZRSKX-802C數控銑床電氣控制與維修實訓臺（西門子）

近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控銑床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控銑床系統控制原理、電氣設計方法、元器件的選擇、銑床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

一、產品組成部分

型數控銑床綜合智能考核實驗臺由數控控制臺和三坐標銑床部件組成實訓考核教學設備。數控銑床的X、Y、Z軸由交流伺服電機控制，主軸由變頻器控制實現無級調速，X、Y、Z軸拖板采用滾珠絲桿高精度傳動，學生可以學習到伺服電機工作原理、變頻器控制及數控編程、加工的實驗。
數控控制臺提供一套完整的控制系統，控制系統擁有完整的西門子802C數控技術的系統，按符合真實數控設備的要求進行電氣連接，可以帶動控制機床進行數控加工；同時數控控制臺在控制系統內部提供數控機床常見故障的設定、維修、考核等電路故障系統，該故障系統提供全開放的端子接口，可以設置電路故障、主要器件故障、PLC故障及操作系統內部故障，供學生進行測量，判斷。由教師設定故障，學生可以實現在線測量排故，也可以實現斷電測量進行排故，提高學生解決問題的能力。

二、數控控制臺技術性能：

1、輸入電源：三相五線制380V交流電源。
2、漏電保護：漏電動作電流≤30mA；具有接地保護。
3、工作環境：溫度-10⁰-+40⁰C。
4、整機功耗：＜5KW
5、考核柜尺寸：1370×600×1890mm

三、實訓的功能

1、型數控銑床綜合智能考核實驗臺對電氣設備維修提供的實訓項目有：
1)變頻器U，V，W，外部開路；
2)驅動電源，外部開路；
3)X軸伺服電機電源(U、V端) ，外部開路；
4)冷卻電機接口電源外部開路；
5)24V信號電源，外部開路；
6)繼電器線圈電源，外部開路；
7)工作燈電源（24V），內部開路；
8)手輪A＋信號，外部開路；
9)手輪5V信號電源，外部開路；
10)Y軸正限位信號，外部開路；
11)Y軸負限位信號，外部開路；
12)Y軸零位信號，外部開路；
13)Z軸正限信號，外部開路；
14)Z軸零位信號，外部開路；
15)Z軸負限位信號，外部開路；
16)限位接口0V信號線電源，外部開路；
17)系統變頻器正轉(FWD)信號，外部開路；
18)系統變頻器反轉(REV)信號，外部開路；
19)主軸模擬量，外部開路；
20)變頻器正反轉信號公共端COM，外部開路；
21)急停信號，外部開路；
22)KM2線圈電源，外部開路；
23)數控系統主軸接口正轉信號輸出，外部開路；
24)數控系統主軸接口反轉信號輸出，外部開路；
25)變壓器電源，外部開路；
26)直流模塊電源，外部短路；
27)冷卻控制信號，外部開路；
28)KM3、KM1繼電器線圈電源，外部開路；
29)主軸模擬量輸入/輸出(參數30130號)，內部開路；
30)主軸編碼器脈沖(參數31020)，內部開路；
31)減速開關生效(參數34000)，內部開路；
32)減速開關方向生效(參數34010)，內部開路；
33)減速開關速度生效(參數34040)，內部開路；
34)參考點定位速度生效(參數34070)，內部開路；
35)軸負軟限位設定生效(參數36100)，內部開路；
36)軸正軟限位設定生效(參數36110)，內部開路；
37)反向間隙補償生效(參數32450)，內部開路；
38)機床絲桿螺距設計生效(參數31030)，內部開路；
39)伺服電機編碼器脈沖設計生效(參數31020)，內部開路；
40)伺服電機最大速度設計生效(參數32000)；內部開路；
41)系統點動速度快速生效(參數32010)，內部開路；
42)系統點動速度生效(參數32020)，內部開路；
43)系統控制類型設計生效(參數14510-16)，內部開路；
44)系統驅動控制類型設計生效(參數14510-17)，內部開路；
45)系統控制刀位數設計生效(參數14510-20)，內部開路；
46)系統控制換刀監控時間設計生效(參數14510-21)，內部開路；
47)系統控制刀架卡緊時間設計生效(參數14510-22)，內部開路；
48)系統控制刀架是否有效(參數14512-11-7)，內部開路；
49)系統主軸是否有效(參數14512-11-6)，內部開路；
50)系統冷卻是否有效(參數14512-11-0)，內部開路；
51)系統屏蔽急停有效(參數14512-16-0)，內部開路；
52)系統點動鍵定義X+鍵(參數14510-26)，內部開路；
53)系統點動鍵定義X-鍵(參數14510-27)，內部開路；
54)系統點動鍵定義Y+鍵(參數14510-28)，內部開路；
55)系統點動鍵定義Y-鍵(參數14510-29)，內部開路；
56)系統點動鍵定義Z+鍵(參數14510-30)，內部開路；
57)系統點動鍵定義Z-鍵(參數14510-31)，內部開路；
2、型數控銑床綜合智能考核實驗臺對零件加工提供的實訓項目有：
1) 數控銑床的結構和工作原理；
2) 常用夾具的認識和使用；
3) 銑削零件平面程序的編寫；
4) 銑削多臺階平面程序的編寫；
5) 銑削圓弧程序的編寫
6) 銑削斜面程序的編寫
7) 銑削鍵槽程序的編寫；
8) 齒輪加工程序的編寫；
9) 加工方軸的實訓；
10) 加工鍵槽的實訓；
11) 加工花鍵的實訓；
12) 循環指令編程實訓；
13) 數控系統與計算機通訊實訓；
14) 數控系統與計算機DNC加工實訓；
15) 文字雕刻自動編程實訓(配合計算機和軟件)；
16) 三維曲面自動編程實訓(配合計算機和軟件)。
3、三座標平臺參數：
1）工作臺面寬度（長×寬）：300mm×400mm
2）工作臺X軸行程：250mm
3）工作臺Y軸行程：200mm
4）工作臺Z軸行程：200mm
5）定位精度：0.02mm

四、數控控制臺具有以下獨特特點：

1、本控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。輸入三相四線制380V交流電源。
2、柜體下面部分設計有兩扇活動門，打開門里面空間寬敞，可安放儀器或其它物品；
3、柜體中間部分，左邊裝有總電源開關帶漏電保護功能，總電源指示，柜體內部風機開關等；右邊安裝有一扇外翻的故障門，有專用鑰匙鎖上，設計比較隱蔽。打開故障門里面有28個考核開關，具備28項單項故障設計。
4、柜體上面部分是控制臺的主控制區域，它分九個主控制單元：
⑴數控系統控制單元：本單元是整個控制臺的大，本控制臺采用西門子802C銑床系統；也可根據客戶實際要求進行選型配置。
⑵全數字伺服驅動控制單元：它分X、Y、Z三個軸控制子單元。每個單元分別剖析了伺服驅動器的內部結構原理圖、控制方式和接線方法等。本單元把各連接端子引到面板上，通過連接線的連接并可控制電機運行，方便學員進行操作連接。
⑶三相變頻控制單元：剖析變頻控制原理，控制方式和接線方法等。本單元把各連接端子引到面板上，通過連接線的連接并可控制電機運行，實現無級調速，方便學員進行操作連接。
⑷數控機床控制線路全局圖：把數控機床的強電控制部分、繼電器控制部分、數控系統的輸入/輸出部分全部展示出來，作為一個示范，以便學員能更加方便操作維修機床。
⑸數控系統輸入/輸出控制單元：全面剖析了數控系統控制機床的原理與特點，內容包括伺服模擬信號輸入/輸出；主軸變頻信號模擬量輸出控制；冷卻控制、機床零點信號控制、機床限位信號控制等。
⑹強電元器件安裝區：把所有強電元器件統一安裝在此處，如：交流接觸器、直流繼電器、保險管、三相滅弧器等。
⑺強電輸出單元：把強電部分通過端子座引出，通過延長連接線對各單元進行連接。
⑻開關控制和電壓電流指示單元：通過電壓表和電流表來檢測電源工作情況；用開關來控制及保護電路。

五、數控銑床綜合實訓考核裝置的配置

序號	材料名稱與規格型號	數量	單位
1	數控系統（采用西門子802C）	1	臺
2	機床實訓控制臺（采用鐵質鈑金噴塑結構）	1	臺
3	三坐標數控運動平臺	1	臺
4	手持脈沖編碼器	1	臺
5	銑刀：Ф3mm、4 mm、6 mm、8 mm、10 mm、12 mm等	6	只
6	故障點分布圖	1	份
7	試車板料	1	箱
8	西門子光盤	1	張
9	CAD/CAM軟件光盤	1	張
10	變頻器使用手冊	1	本
11	西門子802C銑床操作編程	1	本
12	西門子802C診斷說明	1	本
13	實訓臺使用說明書	1	本
